Hoe de snijgeometrie de draadafwerking in elektrische draadsnijmachines beïnvloedt
De geavanceerde geometrie Draadsnijmatrijzen van hogesnelheidsstaal bepaalt direct zowel de spaanvorm als de kwaliteit van het draadoppervlak. Belangrijke factoren zijn onder meer de spaanhoek, de ontlastingshoek en het profiel van de spaanafvoergroeven. Bij een elektrische draadsnijmachine is de rotatiesnelheid constant en hoog; daarom moet de matrijs het materiaal kunnen afschuiven zonder overmatige wrijving die leidt tot verharding door het werk of gescheurde draden.

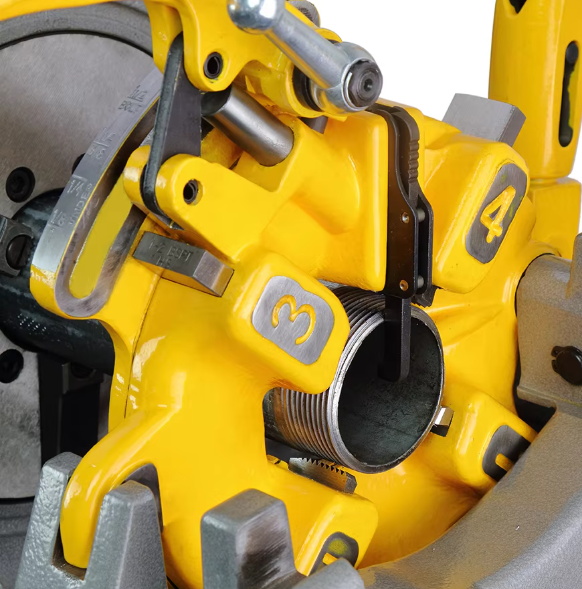

Een goed ontworpen matrijs maakt gebruik van een progressieve snijwerking over de afgeschuinde draad. In plaats van de volledige draadvorm in één enkele omwenteling te forceren, verdeelt de spoed de snijkracht over meerdere tanden. Dit vermindert de radiale druk op de buis en helpt de ronding te behouden – een veel voorkomende uitdaging bij het draadsnijden van dunwandige of zachte metalen buizen.
Spaanafvoer wordt vooral cruciaal bij diameters groter dan 2 inch. Hier is de hoeveelheid verwijderd materiaal aanzienlijk. Onze hogesnelheidsstalen draadsnijmessen zijn voorzien van gepolijste, goed gehoekte spaankamers die spanen tangentieel uitwerpen, waardoor het opnieuw snijden van spanen wordt voorkomen die anders de verse draadflank zouden beschadigen. Bij Hangzhou Xinabo wordt elke generatie matrijsgeometrie gevalideerd op onze eigen intelligente draadsnijmachines om te garanderen dat de spaanstroom nooit de klem- en indexcyclus verstoort.
- Een agressieve maar gecontroleerde haakhoek vermindert de snijweerstand tot wel 20% op zacht stalen buis.
- Een radiaal reliëf van 3° tot 5° achter de snijkant minimaliseert de hielweerstand zonder de sterkte van de snijkant in gevaar te brengen.
- Goed afgeronde spaanbrekergroeven voorkomen dat lange, draderige spanen zich rond de matrijskop kunnen wikkelen.
Het selecteren van de juiste matrijssetgrootte voor gangbare leidingschema's
De buitendiameter van een buis varieert niet alleen met de nominale maat, maar ook met het wandschema. Voor Draadsnijmatrijzen van hogesnelheidsstaal Bij gebruik op taps toelopende pijpdraden moet de matrijs op de juiste begindiameter in de pijp aangrijpen om een schroefdraad met de juiste handvaste aangrijpingslengte te snijden. Een verkeerde combinatie kan ertoe leiden dat de schroefdraad uitzakt voordat deze wordt afgedicht, of, omgekeerd, dat er onvoldoende schroefdraadhoogte overblijft.
In de praktijk heeft een Schedule 40-buis van 1 inch een buitendiameter van 1,315 inch, terwijl een Schedule 80-buis van dezelfde nominale maat dezelfde buitendiameter heeft, maar een dikkere wand. De draadstempel snijdt op het buitenoppervlak, dus de matrijsset voor een nominale buis van 1 inch moet aan deze buitendiametertolerantie voldoen. De 4-delige setconfiguraties die wij leveren dekken de meest gebruikte diameters in brandbeveiliging en loodgieterswerk, waarbij elke matrijsset een formaat heeft dat past bij de standaard buitendiameterbereiken volgens ASME B36.10.
Typische dekking van sets hogesnelheidsstalen draadsnijstempels voor elektrische draadsnijmachines | Configuratie instellen | Nominaal leidingmaatbereik | Toepassingsfocus |
| 1/2"–3/4" ingesteld | DN15–DN20 | Sprinkleraftakkingen, woonloodgieterswerk |
| 1"–2" ingesteld | DN25–DN50 | Standpijpen, stijgbuizen voor de hoofdwatervoorziening |
| 2,5"–4" ingesteld | DN65–DN100 | Brandhoofdleidingen, industriële procesleidingen |
Hangzhou Xinabo heeft deze hogesnelheidsstalen draadsnijmessen zo ontworpen dat ze passen bij de voedingssnelheid en het koppel van onze elektrische draadsnijmachines, zodat de matrijs, van de kleinste tot de grootste diameter in de set, soepel ingrijpt zonder schokbelastingen op de motor op te leggen.
BSPT versus NPT-schroefdraadinspectie en velduitwisselingsoverwegingen
Hoewel zowel BSPT (British Standard Pipe Taper) als NPT (National Pipe Taper) taps toelopende schroefdraad zijn met een 1:16 conische verhouding, hun draadvormen zijn incompatibel. BSPT gebruikt een 55° ingesloten hoek met afgeronde wortels en toppen, terwijl NPT gebruik maakt van een 60° hoek met afgeplatte toppen en wortels. Wanneer snijstempels van hogesnelheidsstaal zijn ontworpen om beide standaarden te snijden, moet de matrijsgeometrie precies op één profiel zijn afgestemd; een universele matrijs bestaat niet.
Verificatie in het veld kan snel worden uitgevoerd met een draadspoedmeter en een profielsjabloon. De spoed voor een 1/2-inch BSPT-schroefdraad is 14 draden per inch, identiek aan NPT, wat vaak tot verkeerde identificatie leidt. Het verschil wordt echter duidelijk onder een profielvergelijker of zelfs bij een goed verlichte visuele controle van de vorm van de top. Een betrouwbare regel: als de top duidelijk afgerond lijkt en de markeringen op de fitting "Rp" of "Rc" aangeven, moet de matrijs een BSPT-configuratie zijn.
De toepassing van kit verschilt ook. Voor NPT-schroefdraden is routinematig PTFE-tape of vloeibaar afdichtmiddel vereist dat op de mannelijke schroefdraad wordt aangebracht, terwijl BSPT-systemen, vooral die welke ISO 7-1 volgen, meer afhankelijk kunnen zijn van de metaal-op-metaal interferentie van de conische verbinding, waarbij spaarzaam gebruik wordt gemaakt van een verbindingsmiddel. Het gebruik van een NPT-gemarkeerde hogesnelheidsstalen draadstempel bij een BSPT-klus zal de afdichting in gevaar brengen, zelfs met zwaar afdichtmiddel, omdat het contactoppervlak van de schroefdraadflank wordt verkleind door de niet-overeenkomende hoek.
Onze hogesnelheidsstalen draadsnijkussens zijn verkrijgbaar in speciale BSPT- en NPT-varianten, en Hangzhou Xinabo zorgt ervoor dat elke set met een laser wordt gemarkeerd met de draadstandaard om giswerk op bouwplaatsen met gemengde standaarden te elimineren.
Maximaliseren van de levensduur van HSS-matrijzen door het bewaken van de allernieuwste staat
Draadsnijstempels van hogesnelheidsstaal kunnen honderden draadsnijcycli doorstaan voordat ze opnieuw moeten worden geslepen, maar hun levensduur hangt sterk af van het herkennen van de eerste tekenen van snijkantdegradatie. De meest praktische veldindicator is de toename van het motorstroomverbruik op de elektrische draadsnijmachine. Een stijging van 10% tot 15% boven de basisstroom voor een bepaalde buismaat duidt erop dat de snijkanten rond worden en de wrijving toeneemt.
Visuele inspectie onder vergroting onthult drie stadia van slijtage:
- Initiële flankslijtage: een fijne, gelijkmatige slijtage tot 0,1 mm is normaal en heeft geen invloed op de draadnauwkeurigheid.
- Kratervorming: gelokaliseerde putjes op het harkoppervlak geven aan dat de HSS op het contactpunt thermisch wordt verzacht; smering moet onmiddellijk worden gecontroleerd.
- Randchippen: Micro-chips langs de kamvormende rand creëren ruwe draadpieken en zijn een definitief signaal dat opnieuw slijpen te laat is.
Wanneer het opnieuw slijpen wordt uitgevoerd, is het van cruciaal belang om een gelijke hoeveelheid materiaal van elke snijtand te verwijderen om de concentriciteit van de matrijs te behouden. Zelfs een 0,02 mm Door asymmetrie kan de draad onrond worden afgesneden. Bij Hangzhou Xinabo worden onze hogesnelheidsstaaldraadstempels met precisie geslepen uit een massief HSS-stuk met uitgebalanceerde tandafstand, zodat ze na professioneel opnieuw slijpen de oorspronkelijke vormtolerantie behouden en strakke, betrouwbare pijpverbindingen blijven produceren.
